상세 설명

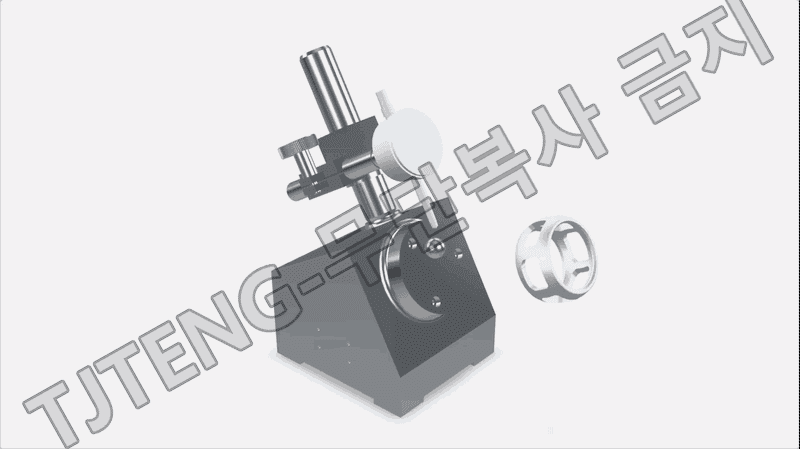

(케이지) 내경기준외경동심도 측정기는 베어링 케이지의 내경을 기준 축으로 잡고, 그 기준 축에 대해 케이지 외경이 얼마나 동심으로 형성되어 있는지 확인하는 비교 측정 지그입니다. 케이지는 얇은 두께와 창 형상 때문에 성형·가공·열 영향으로 내경과 외경의 중심이 어긋나기 쉬우며, 이 편심은 조립 시 간섭, 회전 시 흔들림, 소음·진동 증가로 이어질 수 있습니다.
측정 원리는 내경 기준축 설정과 외경 변위 측정입니다. 케이지 내경이 지그의 기준 부품에 안착되면서 기준 축이 형성되고, 외경 측정용 접촉자가 케이지 외경에 접촉한 상태에서 케이지를 회전(또는 지정 각도 인덱싱)시키며 게이지 변화를 읽습니다. 한 바퀴 동안의 최대값과 최소값의 차이를 통해 외경의 편심량을 빠르게 확인하는 방식입니다.
운용은 샘플 마스터(양품·승인품)로 0점 세팅 후 검사품을 동일 조건으로 안착해, 표시값이 허용 범위 내인지로 합불 판정하는 흐름이 일반적입니다. 내경 기준이 확실히 잡히기 때문에 작업자에 따른 기준 흔들림을 줄이고 반복정도를 확보하는 데 목적이 있습니다.
실사용 예로, 케이지 외경 편심이 누적되면 조립 공정에서 끼임/스크래치가 발생하거나, 완성품에서 특정 속도 구간 소음이 증가하는 경우가 있어, 공정 단계에서 본 지그로 편심을 조기 선별해 불량 유출을 줄이는 방식으로 적용됩니다.
이 제품은 최신 기술을 적용하여 높은 정밀도와 신뢰성을 제공합니다. 산업 현장에서 요구되는 까다로운 측정 조건에서도 안정적인 성능을 발휘하며, 사용자 친화적인 인터페이스로 누구나 쉽게 사용할 수 있습니다.
주요 특징
- 내경 기준으로 기준 축을 형성해 외경 동심도 판정의 재현성이 높습니다.
- 회전 측정 방식으로 외경 편심을 게이지 변화로 직관적으로 확인할 수 있습니다.
- 케이지 형상 특성상 발생하기 쉬운 내경-외경 중심 어긋남을 공정에서 조기 차단합니다.
- 샘플 마스터 0점 세팅으로 라인 간 판정 기준이 명확하고 합불 일관성이 높습니다.
| 기본 적용 공차 기준(협의 가능) | ±0.003 mm |
|---|---|
| 납품 일정 | 발주로부터 3개월 소요 |
