(케이지) 내경DIA 측정기

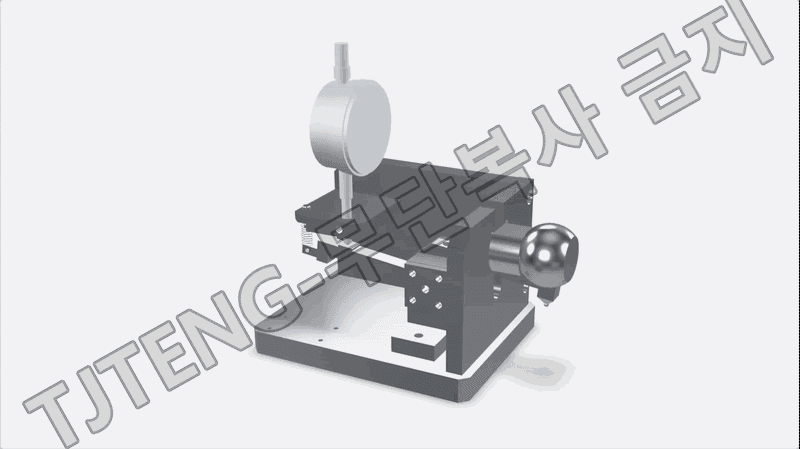

(케이지) 내경DIA 측정기는 베어링 케이지의 내경 치수(내경 DIA)를 공정에서 빠르고 반복성 있게 확인하기 위한 비교 측정 지그입니다. 케이지는 얇은 벽 두께, 슬롯/창 형상, 성형·가공 잔류응력 영향으로 원형도가 쉽게 흐트러질 수 있어, 단순 캘리퍼 측정만으로는 변형과 측정 위치 편차가 커지기 쉽습니다. 이 장비는 케이지를 항상 동일한 기준 조건으로 지그에 안착시킨 뒤, 내경을 대표하는 지정 위치에서 접촉자의 변위를 게이지로 읽어 내경 편차를 판정하도록 설계됩니다.

측정 원리는 기준면 고정과 내경 접촉 변위 측정입니다. 케이지를 지그의 기준면/가이드에 올려 동일한 자세로 위치를 재현하고, 내경 측정용 접촉자(볼 타입 또는 곡면 팁)가 케이지 내경면에 일정한 힘으로 접촉합니다. 케이지 내경이 기준보다 크면 접촉자가 더 이동하고, 작으면 덜 이동하며, 이 변화량이 다이얼게이지에 그대로 표시됩니다. 즉, 절대값을 직접 계산하기보다 기준 대비 편차를 빠르게 확인하는 비교 측정 방식입니다.

운용은 샘플 마스터(양품·승인품)로 0점 세팅 후, 검사품을 동일한 조건으로 안착해 표시값이 허용 범위 내인지로 합불 판정하는 흐름이 일반적입니다. 생산 현장에서는 내경 치수가 맞아도 측정 위치가 흔들리면 판정이 불안정해지기 때문에, 이 장비는 케이지의 위치 결정, 접촉점 재현성, 측정력 일정화에 초점을 두고 반복정도를 확보하는 방향으로 적용됩니다.

적용 목적은 조립성과 기능 안정화입니다. 케이지 내경이 과대/과소이면 조립 시 간섭, 편심, 롤러/볼 거동 불안정, 마찰 증가, 소음·진동 증가로 이어질 수 있어, 공정 단계에서 내경 편차를 조기에 차단하는 데 의미가 큽니다.
