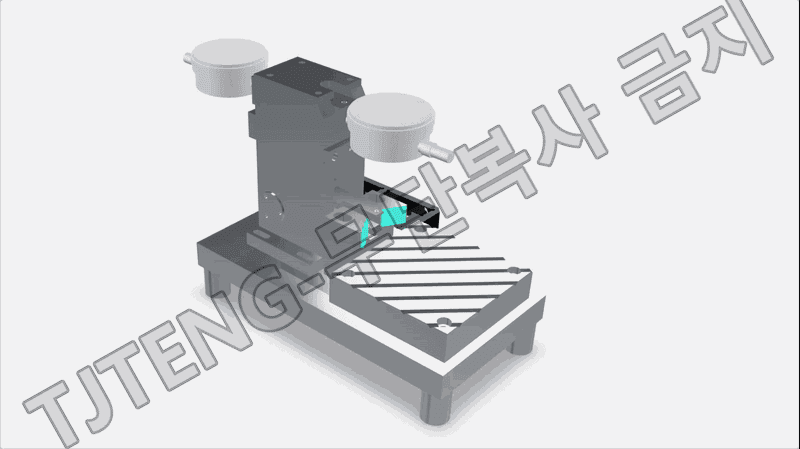

(케이지) 창폭&창높이 측정기

케이지 창폭&창높이 측정기는 베어링 케이지의 창부 형상에서 창폭과 창높이를 공정에서 빠르게 확인하기 위한 전용 비교 측정 지그입니다. 케이지 창부는 볼 또는 롤러가 지나가고 유지되는 기능부이며, 창폭·창높이가 규격에서 벗어나면 롤러 구속 불량, 간섭, 유격 증가, 소음·마찰 증가, 조립성 저하로 이어질 수 있어 초기 선별이 중요합니다.

창부 치수는 프레스/성형 공정 조건, 금형 마모, 버 발생, 후가공 편차, 열처리·세척 과정의 변형 등으로 로트별 편차가 발생하기 쉽습니다. 특히 창폭은 좌우 측벽의 위치 변화에 민감하고, 창높이는 상·하단 모서리의 변형이나 버로 인해 실제 기능 여유가 달라질 수 있으므로, 단순 캘리퍼 측정보다 동일한 자세·동일한 접촉 조건으로 반복 측정하는 방식이 유리합니다.

측정 원리는 기준면에 케이지를 안정적으로 안착시키고, 창부 위치에 맞춘 기준 블록과 접촉자를 이용해 창폭과 창높이를 각각 정의된 기준 방향으로 접촉시킨 뒤, 발생하는 변위량을 게이지로 읽어 판정하는 구조입니다. 한쪽은 기준 위치를 만들어 주고, 반대쪽 또는 상하 방향에서 창부 측벽 또는 상단/하단 면을 밀착시키면서 변화량을 읽기 때문에 작업자 힘·각도에 따른 오차를 줄일 수 있습니다.

운용 방식은 승인된 기준품 또는 세팅 마스터로 0점을 맞춘 뒤, 검사품을 동일한 장착 위치에 삽입하여 게이지 값이 허용 범위 내인지 확인합니다. 필요 시 케이지를 일정 각도로 회전시켜 여러 창을 동일 조건으로 확인하면, 특정 위치에서만 발생하는 국부 변형이나 금형 편마모도 조기에 확인할 수 있습니다.

실사용 예로, 금형 마모가 진행되면 창폭이 서서히 넓어져 롤러 구속이 약해지고 소음 클레임으로 이어질 수 있는데, 본 지그로 창폭·창높이를 주기적으로 모니터링하면 금형 보전 시점을 앞당기고 불량 유출을 줄일 수 있습니다.
