(내륜) 장착거리 검사 GAUGE

(내륜) 장착거리 검사 GAUGE는 내륜 부품이 상대 부품(축, 허브, 조립 지그 등)에 조립될 때 기준면을 어디까지 밀어 넣어야 하는지, 즉 장착 기준면과 특정 기능면 사이의 거리(장착거리)를 공정에서 빠르게 확인하는 비교 측정 지그입니다. 장착거리가 설계값에서 벗어나면 조립 후 축방향 위치가 달라져 프리로드/클리어런스 변동, 소음·진동 증가, 누유/마찰 증가, 체결 불량 같은 기능 문제로 이어질 수 있어 조립 품질을 좌우하는 핵심 치수입니다.

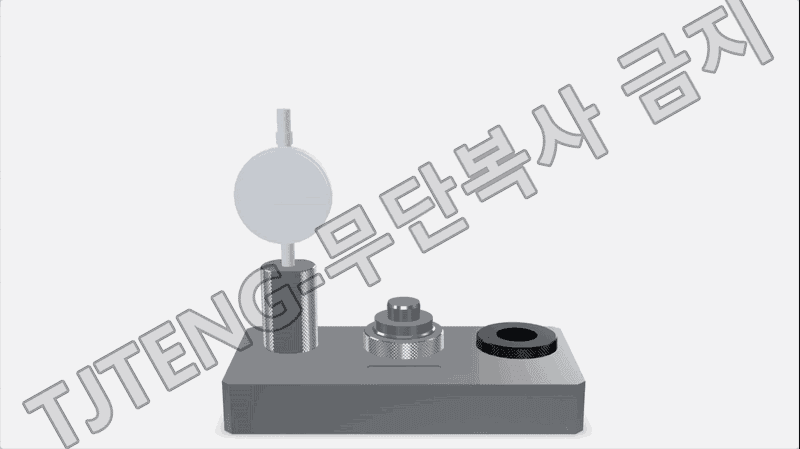

측정 원리는 기준면 고정과 상대 변위 읽기입니다. 먼저 내륜을 지그의 기준면에 안정적으로 안착시키고, 설계에서 정의한 기준면을 기준으로 측정 위치가 항상 동일하게 재현되도록 스토퍼/가이드 구조로 위치를 잡습니다. 그 다음 장착거리 판정에 필요한 접촉자(평면 접촉자 또는 볼 접촉자)가 내륜의 지정 기능면에 닿도록 구성되어 있으며, 접촉자의 이동량이 다이얼게이지(또는 디지털 인디케이터)에 그대로 전달되어 장착거리 편차를 변위로 표시합니다.

일반적인 운용은 샘플 마스터로 승인품을 사용해 0점 세팅을 만든 뒤, 측정 대상품을 동일한 조건으로 장착해 표시값이 허용 범위 내인지로 합불 판정합니다. 이 방식은 절대치 측정기처럼 매번 원점을 잡는 방식이 아니라, 생산 현장에서 속도와 반복성을 우선하는 비교 측정 방식이므로 작업자 숙련도에 따른 흔들림을 줄이고 검사 시간을 단축할 수 있습니다.

지그는 장착면의 흔들림, 기울어짐, 칩 끼임 등으로 인한 오차를 줄이기 위해 기준면 접촉부 강성, 안착 유도 형상, 측정력 일정화를 고려해 설계되며, 동일 부품을 여러 번 측정했을 때 동일한 결과가 나오도록 반복정도 확보에 초점을 둡니다.
