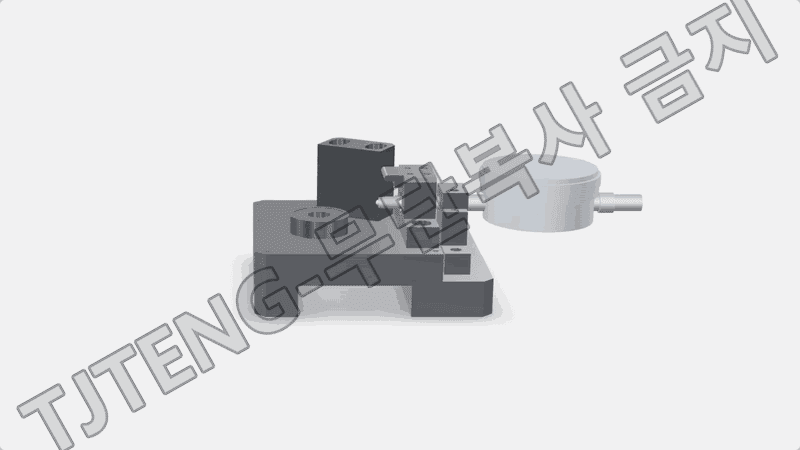

(내륜) 외경 심위치 측정기

(내륜) 외경 심위치 측정기는 내륜 부품의 외경 기능면 중심 위치가 기준축에 대해 얼마나 정확히 형성되어 있는지를 공정에서 빠르고 반복성 있게 확인하는 비교 측정 지그입니다. 여기서 심위치는 단순한 직경 값이 아니라, 기준면 또는 기준축을 잡았을 때 외경의 중심이 어디에 놓이는지, 즉 외경이 기준에 대해 편심되어 있는지 여부를 의미합니다.

내륜에서 외경 중심 위치가 흔들리면 조립 후 회전 시 외경이 편심 회전하며, 상대 부품과의 간극이 일정하지 않게 변하고, 런아웃 증가, 편마모, 소음/진동 증가로 이어질 수 있습니다. 특히 외경이 베어링 외부 체결 또는 가이드 역할을 하는 구조에서는 외경 중심 위치 불량이 곧 조립 정렬 불량과 기능 저하로 연결되므로, 공정 관리 항목으로 매우 중요합니다.

측정 원리는 기준을 먼저 고정한 뒤 외경의 중심 위치 변화를 변위로 읽는 방식입니다. 일반적으로 내경 또는 지정 기준면을 지그에서 기준으로 잡고, 승인품을 샘플 마스터로 선정해 기준 조건을 동일하게 만든 후 게이지를 0점 세팅합니다. 이후 측정 대상품을 동일한 방식으로 안착·체결하면, 외경 기능면이 기준축에 대해 편심되어 있을 경우 접촉자(볼/프로브)가 밀리거나 당겨지면서 변위가 발생합니다. 이 변위가 다이얼게이지 또는 디지털 인디케이터에 표시되고, 필요 시 부품을 회전시키며 최대/최소값 차이를 확인해 편심 경향과 크기를 판정합니다.

지그는 외경 접촉 위치, 측정력, 안착 재현성을 표준화해 작업자 편차를 최소화하고, 공정에서 심위치 불량을 조기에 선별할 수 있도록 구성됩니다.
