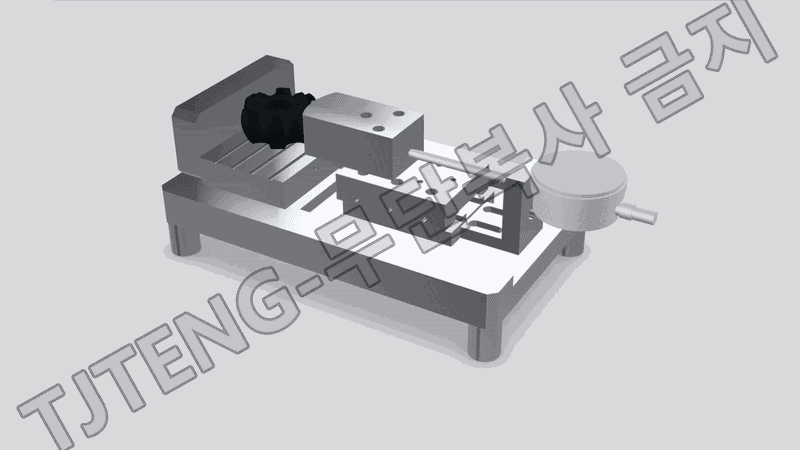

(내륜) 외경DIA 측정기

(내륜) 외경DIA 측정기는 내륜 부품의 외경 직경을 샘플 마스터 기준으로 0점 세팅한 뒤, 측정 대상의 외경 편차를 빠르고 반복성 있게 확인하는 비교 측정 지그입니다.

내륜 외경은 조립 간섭, 회전 정렬, 후공정 체결 안정성에 직접 영향을 주는 핵심 치수입니다. 외경이 과대하면 조립 시 간섭·압입 과다로 변형 및 손상이 발생할 수 있고, 과소하면 유격 증가로 흔들림, 정렬 불량, 런아웃 증가로 이어질 수 있습니다. 또한 외경은 연삭 공정의 조건 변화, 공구 마모, 척킹 편심, 열영향에 의해 치수 드리프트가 생기기 쉬워 공정 관리 항목으로 자주 선정됩니다.

측정 원리는 외경을 전용 접촉자에 일정 조건으로 접촉시킨 상태에서 변위를 읽는 방식입니다. 먼저 승인품을 샘플 마스터로 선정하여 지그 안착부에 넣고, 외경이 전용 접촉자(측정핀/프로브)와 안정적으로 맞닿도록 체결합니다. 이때 다이얼게이지 또는 디지털 인디케이터를 0점으로 세팅합니다. 이후 측정 대상품을 동일한 안착·체결 조건으로 장착하면, 외경 치수 차이에 따라 접촉자의 이동량이 발생하고 그 이동량이 게이지 지시값으로 표시됩니다.

지그는 외경 측정 시 가장 중요한 3요소인 안착 기준, 접촉 위치, 측정력 조건을 일정하게 재현하도록 구성됩니다. 이를 통해 작업자 숙련도 의존을 줄이면서 공정에서 빠른 합불 판정과 치수 추세 관리를 가능하게 합니다.
