상세 설명

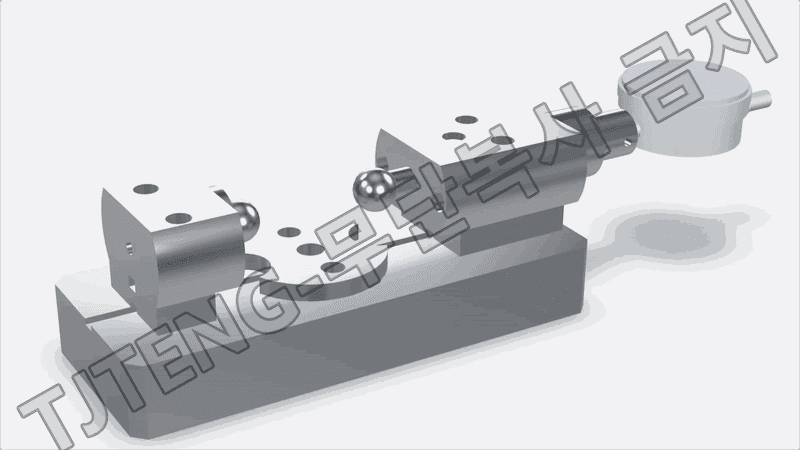

(내륜) PCD 전용 측정기는 Inner Race(내륜) 부품의 PCD 항목을 공정에서 빠르고 반복성 있게 확인하기 위한 비교 측정 지그입니다.
PCD는 기준 원을 따라 분포한 홀 또는 기준 위치의 원형 배열 치수이며, 이 값이 틀어지면 조립 시 체결 불량, 위치 불일치, 편심 유발, 후공정 런아웃 증가로 이어질 수 있어 공정 관리가 중요한 항목입니다.
측정 원리는 샘플 마스터 기준으로 0점을 만든 뒤 편차만 읽는 방식입니다. 먼저 승인품을 샘플 마스터로 사용해 지그의 기준 조건을 세팅합니다. Inner Race를 전용 포켓에 안착·고정하면 부품 위치가 일정하게 재현되고, PCD 전용 접촉자(핀/볼)가 PCD 구간에 동시에 또는 지정 조건으로 접촉하도록 구성됩니다. 이 상태에서 다이얼게이지 또는 디지털 인디케이터를 0점 세팅한 뒤, 측정 대상품을 동일하게 안착·고정하여 게이지 지시값 변화량을 읽어 PCD 편차를 합/불 또는 수치로 판정합니다.
전용 구조로 PCD 구간만을 집중 측정할 수 있어 검사 시간이 짧고, 공정 내 불량 선별 및 편차 추세 관리에 적합합니다.
이 제품은 최신 기술을 적용하여 높은 정밀도와 신뢰성을 제공합니다. 산업 현장에서 요구되는 까다로운 측정 조건에서도 안정적인 성능을 발휘하며, 사용자 친화적인 인터페이스로 누구나 쉽게 사용할 수 있습니다.
주요 특징
- PCD 항목만을 전용 구조로 측정해 검사 동작이 단순하고 검사 시간이 짧습니다.
- 샘플 마스터 기준 0점 세팅으로 검사 일관성이 높고 편차 추세 관리에 유리합니다.
- 전용 안착 포켓/가이드로 Inner Race 위치 재현성이 높아 반복정도를 확보합니다.
- PCD 전용 접촉자 구성으로 목표 측정부에 안정적으로 접촉해 판정 신뢰성을 높입니다.
| 기본 적용 공차 기준(협의 가능) | ±0.003 mm |
|---|---|
| 납품 일정 | 발주로부터 3개월 소요 |
