상세 설명

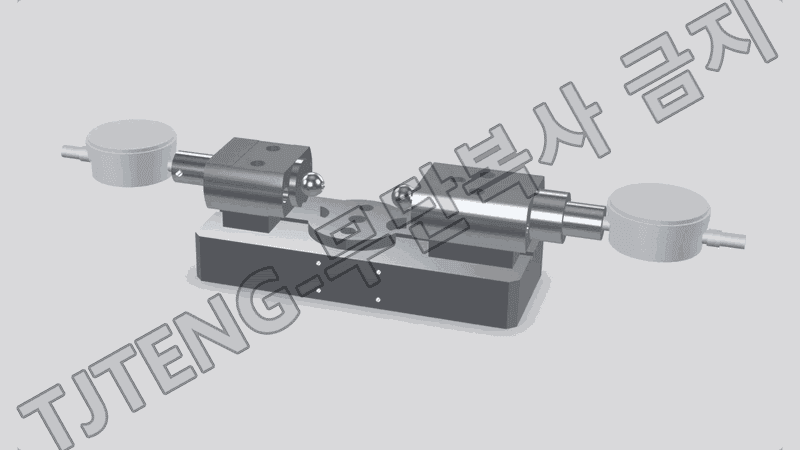

(내륜) PCD&VC 공용 측정기는 내륜 부품의 PCD 항목과 VC 관리 항목을 한 장비에서 연속으로 확인할 수 있도록 구성된 비교 측정 지그입니다.
PCD는 원형 배열로 분포된 홀 또는 기준 위치의 원형 배열 치수로, 편차가 발생하면 조립 시 체결 불량, 위치 불일치, 편심 유발, 후공정 런아웃 증가로 이어질 수 있습니다. VC는 도면에서 기능상 중요하게 지정되는 관리 치수로, 기준면 대비 높이, 단차, 깊이, 위치 거리처럼 조립 기능과 직접 연결되는 항목인 경우가 많아 편차가 커지면 간섭 또는 유격 변화, 접촉 위치 변화, 회전 품질 저하로 이어질 수 있습니다.
측정 원리는 샘플 마스터 기준으로 0점을 만든 뒤 편차만 읽는 방식입니다. 먼저 승인품(양품)을 샘플 마스터로 사용해 지그 기준을 세팅하고, PCD 측정부와 VC 측정부 각각에서 게이지를 0점 세팅합니다. 이후 측정 대상품을 동일하게 안착·고정한 상태에서
1) PCD 측정
PCD 전용 접촉자(핀/볼)가 PCD 구간에 접촉하는 조건에서 게이지 변화량을 읽어 PCD 편차를 판정하고
2) VC 측정
VC 전용 접촉자가 VC 측정부에 접촉하는 조건에서 게이지 변화량을 읽어 VC 편차를 판정합니다.
한 번의 안착 조건에서 두 항목을 연속 확인할 수 있어 검사 시간이 단축되고, 공정 내 불량 선별과 편차 추세 관리에 유리한 복합 검사 지그입니다.
이 제품은 최신 기술을 적용하여 높은 정밀도와 신뢰성을 제공합니다. 산업 현장에서 요구되는 까다로운 측정 조건에서도 안정적인 성능을 발휘하며, 사용자 친화적인 인터페이스로 누구나 쉽게 사용할 수 있습니다.
주요 특징
- PCD와 VC를 한 장비에서 연속 측정하여 검사 동선과 시간을 줄이고 공정 효율을 높입니다.
- 샘플 마스터 기준 0점 세팅으로 검사 일관성이 높고 편차 추세 관리에 유리합니다.
- 전용 안착 포켓/가이드로 내륜 위치 재현성이 높아 반복정도를 확보합니다.
- PCD 전용 접촉자와 VC 전용 접촉자 구성으로 각각의 판정 신뢰성을 높입니다.
| 기본 적용 공차 기준(협의 가능) | ±0.003 mm |
|---|---|
| 납품 일정 | 발주로부터 3개월 소요 |
