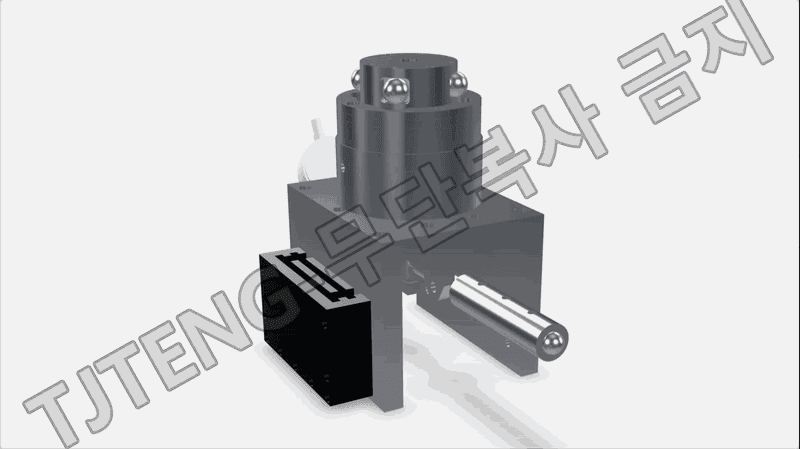

(외륜) 4BALL PCD(4구식) 측정기-CJ

외륜 4BALL PCD 4구식 측정기-CJ는 외륜의 PCD 치수를 공정에서 빠르게 확인하기 위해, 4개의 측정볼이 외륜의 지정된 4지점에 동시에 접촉하도록 구성한 비교 측정 전용 지그입니다. 4점 접촉으로 부품의 기울어짐과 편심 영향을 억제해 반복성이 좋아지고, 작업자가 동일한 조건으로 연속 검사하기 쉽도록 설계됩니다.

측정 흐름은 기준 설정과 비교 판정으로 구성됩니다. 먼저 샘플 마스터 양품·승인품을 장착한 상태에서 4개의 측정볼이 목표 접촉 위치에 안정적으로 닿도록 세팅하고, 이때의 게이지 값을 0점으로 맞춥니다. 이후 검사품을 동일한 안착 조건으로 장착하면, PCD의 미세한 변화가 4점 접촉부의 변위로 나타나고, 그 변위가 게이지에 그대로 표시됩니다. 표시값이 허용 공차 범위 이내면 합격, 초과하면 불합격으로 판정합니다.

4구식 구조의 핵심은 접촉 조건의 안정화입니다. 2점 방식은 접촉점이 적어 부품이 미세하게 돌아가거나 한쪽으로 쏠릴 때 측정값이 흔들릴 수 있습니다. 반면 4점 접촉은 부품을 더 강하게 구속해 위치가 일정하게 유지되며, 접촉점이 분산되어 국부 형상 편차나 미세 버로 인한 영향이 상대적으로 줄어듭니다. 특히 외륜처럼 단품 자체가 크고 중량이 있거나, 장착 자세에 따라 측정값 변동이 생기기 쉬운 부품에서 4점 접촉은 공정 판정 안정성에 유리합니다.

CJ 타입은 공정 작업성을 고려해 부품을 빠르게 올리고 내릴 수 있는 안착 구조, 측정볼 접촉 위치를 안정적으로 유지하는 가이드, 반복 세팅을 줄이는 고정식 스토퍼 개념으로 구성되는 경우가 많습니다. 또한 검사자의 힘 방향이나 장착 습관 차이를 줄이기 위해, 외륜이 항상 같은 기준면과 같은 방향으로 자리잡도록 유도하는 구조 설계가 중요합니다.
