상세 설명

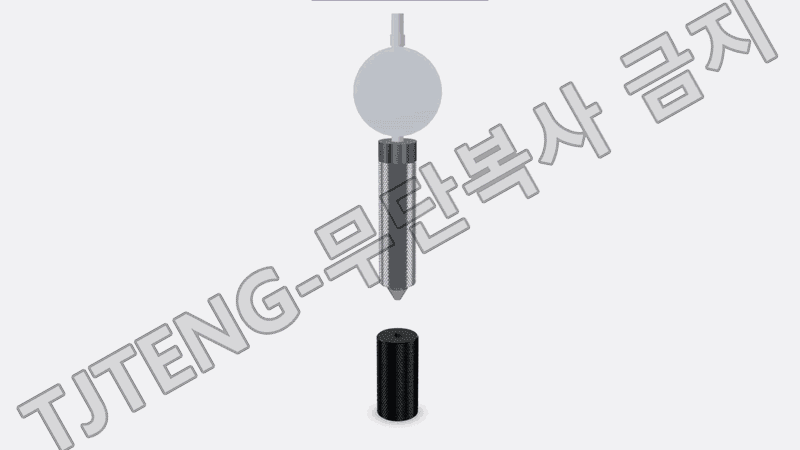

(외륜) 센터 깊이(확인) 측정기는 Outer Race(외륜) 부품의 센터 가공부(센터홀/센터 포인트/센터 시트)의 깊이 또는 기준면 대비 센터 위치가 도면 요구 범위에 있는지를 빠르게 확인하는 비교 측정 게이지입니다.
센터 깊이는 공정에서 센터링 작업, 선반/연삭 공정의 기준 잡기, 공구 접근/세팅 안정성에 영향을 주기 때문에 깊이 편차가 커지면 가공 기준 불안정, 편심 유발, 후공정 런아웃 증가로 이어질 수 있습니다. 따라서 현장에서 간단하게 확인해 편차를 조기에 차단하는 목적의 검사 항목으로 운용됩니다.
측정 원리는 샘플 마스터(양품·승인품) 또는 기준 블록으로 0점 기준을 만든 뒤 편차만 확인하는 방식입니다. 먼저 승인품을 샘플 마스터로 선정하고, 센터 게이지의 콘(Conical) 팁을 센터홀에 안착시킨 상태에서 다이얼게이지(또는 디지털 인디케이터)를 0점 세팅합니다. 이후 측정 대상 Outer Race에 동일하게 팁을 안착시켜 게이지 지시값의 변화량(+) / (-)을 읽어 센터 깊이 편차를 확인하고 합/불 또는 수치 관리(추세)를 수행합니다.
구조가 단순해 공정 내에서 빠르게 확인할 수 있으며, 센터홀 깊이 이상 여부를 즉시 판정하는 현장형 확인 게이지로 사용됩니다.
이 제품은 최신 기술을 적용하여 높은 정밀도와 신뢰성을 제공합니다. 산업 현장에서 요구되는 까다로운 측정 조건에서도 안정적인 성능을 발휘하며, 사용자 친화적인 인터페이스로 누구나 쉽게 사용할 수 있습니다.
주요 특징
- 센터홀/센터 시트에 콘 팁을 대입하는 방식으로 검사 동작이 단순하고 확인 속도가 빠릅니다.
- 샘플 마스터(양품·승인품) 기준 0점 세팅으로 검사 일관성이 높고 작업자 편차를 줄입니다.
- 깊이 편차를 게이지 변위로 바로 확인할 수 있어 공정 이상(공구 마모/세팅 변화)을 조기에 감지하기 쉽습니다.
- 휴대성이 좋은 단품 게이지 형태로 라인에서 즉시 점검(spot check) 또는 전수 확인에 활용하기 좋습니다.
| 기본 적용 공차 기준(협의 가능) | ±0.003 mm |
|---|---|
| 납품 일정 | 발주로부터 3개월 소요 |
