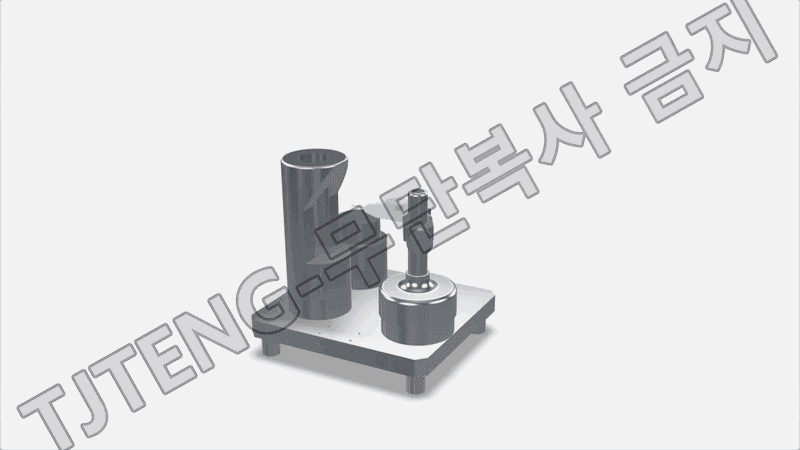

TJ 외륜 GROOVE 단차 측정기는 등속조인트(CV Joint)에 사용되는 TJ(Tripod Joint) 외륜 내부의 GROOVE부와 기준면 사이의 단차를 정밀하게 측정하기 위한 전용 검사 장비입니다.
TJ 외륜 내부의 GROOVE부는 트라이포드 롤러가 작동하는 주요 기능부로, 각 가공면의 상대적인 높이와 단차는 제품의 조립성 및 작동 안정성에 영향을 줄 수 있습니다.
본 측정기는 TJ 외륜의 내부 형상에 맞춘 전용 위치결정 및 측정 구조를 적용하여 제품을 일정한 위치에 안착시킨 후, GROOVE부와 지정된 기준면 사이의 높이 차이를 다이얼 게이지 또는 디지털 인디케이터를 통해 측정할 수 있도록 설계됩니다.
전용 마스터 또는 기준 제품을 이용하여 기준값을 설정한 후 양산품의 측정값을 비교함으로써 GROOVE부의 가공 깊이, 높이 및 단차 편차를 신속하게 확인할 수 있습니다.
측정 위치를 일정하게 유지할 수 있는 전용 구조를 적용하여 작업자에 따른 측정 편차를 줄이고 반복 측정의 안정성을 높일 수 있으며, 생산현장에서 가공공정 검사 및 품질관리에 효과적으로 활용할 수 있습니다.
외륜 크기, GROOVE 형상, 측정 위치, 기준면, 측정 범위 및 공차 조건에 따라 고객 요구사항에 맞춘 전용 사양으로 설계·제작할 수 있습니다.
이 제품은 최신 기술을 적용하여 높은 정밀도와 신뢰성을 제공합니다. 산업 현장에서 요구되는 까다로운 측정 조건에서도 안정적인 성능을 발휘하며, 사용자 친화적인 인터페이스로 누구나 쉽게 사용할 수 있습니다.
주요 특징
- 1. TJ 외륜 GROOVE부 전용 측정 TJ(Tripod Joint) 외륜 내부의 GROOVE부 단차를 정밀하게 검사할 수 있도록 제품 형상에 맞춘 전용 구조로 설계됩니다.
- 2. GROOVE 단차 정밀 측정 지정된 기준면과 GROOVE부 사이의 높이 차이를 측정하여 설계 기준 대비 단차 편차를 정확하게 확인할 수 있습니다.
- 3. GROOVE 가공상태 확인 GROOVE부의 가공 깊이와 위치에 따른 상대적인 단차를 측정하여 가공 상태를 효과적으로 관리할 수 있습니다.
- 4. 비교측정 방식 적용 전용 마스터 또는 기준 제품을 이용하여 기준값을 설정한 후 양산품의 실제 측정값과 비교하여 치수 편차를 확인할 수 있습니다.
- 5. 전용 위치결정 구조 TJ 외륜을 일정한 기준 위치에 안착시킬 수 있도록 전용 구조를 적용하여 측정 위치의 변화를 최소화할 수 있습니다.
- 6. 높은 반복 측정성 제품의 안착 위치와 측정 포인트를 일정하게 유지하여 반복 검사 시 안정적인 측정 결과를 확보할 수 있습니다.
- 7. 작업자 측정 편차 최소화 측정 기준과 측정 위치를 전용 구조로 설정하여 작업자의 숙련도에 따른 측정 편차를 줄일 수 있습니다.
- 8. 신속한 생산공정 검사 제품 장착 후 다이얼 게이지 또는 디지털 인디케이터를 통해 측정값을 즉시 확인할 수 있어 생산라인에서 빠른 검사가 가능합니다.
- 9. TJ 외륜 가공품질 관리 GROOVE부의 단차와 가공 편차를 관리하여 외륜의 주요 기능부에 대한 가공공정 및 품질관리가 가능합니다.
- 10. 제품별 맞춤 설계 가능 외륜 크기, GROOVE 형상, 측정 위치, 기준면, 측정 범위 및 공차 조건에 따라 전용 측정기로 설계·제작할 수 있습니다.
