상세 설명

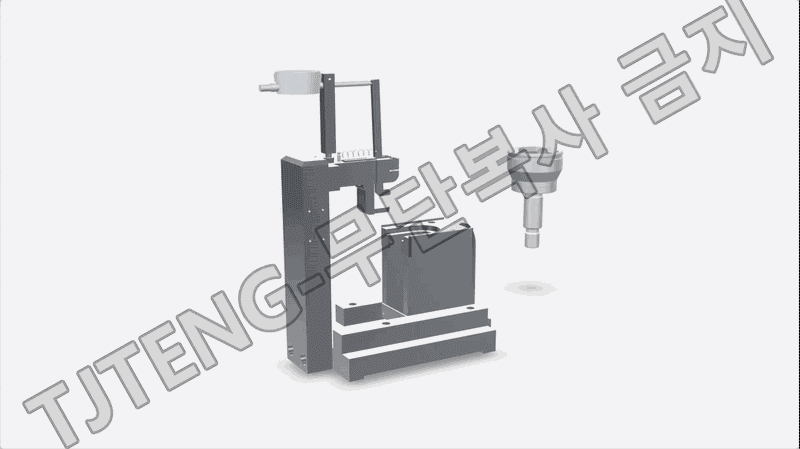

(외륜) 내경심위치 측정기는 Outer Race(외륜)의 내경 심위치(중심 위치)가 기준 대비 올바른 위치에 형성되었는지 확인하는 비교 측정 지그입니다. 여기서 내경심위치는 단순한 내경 치수(직경)만을 의미하는 것이 아니라, 내경의 중심/축이 부품 기준과 어떤 관계로 위치하는지(축방향 위치 및 기준 대비 중심 위치)를 관리하는 항목입니다.
내경심위치가 틀어지면 조립 시 센터 불일치, 끼움/유격 변화, 회전 정밀도(런아웃) 악화, 트랙 접촉 패턴 변화로 이어질 수 있어, 공정에서 선제적으로 편차를 관리해야 하는 핵심 항목으로 사용됩니다.
측정 원리는 샘플 마스터(양품·승인품) 기준으로 0점을 만들고 편차만 읽는 방식입니다. 먼저 승인품을 샘플 마스터로 지그 포켓에 안착·고정하고, 내경 기준부에 전용 접촉자(내경 접촉 핀/볼 또는 센터링 구조)를 지정 조건으로 접촉시킨 상태에서 다이얼게이지(또는 디지털 인디케이터)를 0점 세팅합니다. 이후 측정 대상 Outer Race를 동일 조건으로 안착·고정하여 게이지 변위(+) / (-)를 읽고, 기준 대비 내경심위치 편차를 합/불 또는 수치로 관리합니다.
이 제품은 최신 기술을 적용하여 높은 정밀도와 신뢰성을 제공합니다. 산업 현장에서 요구되는 까다로운 측정 조건에서도 안정적인 성능을 발휘하며, 사용자 친화적인 인터페이스로 누구나 쉽게 사용할 수 있습니다.
주요 특징
- 샘플 마스터(양품·승인품) 기준 비교 측정으로, 내경심위치 편차를 빠르게 합/불 판정하고 추세 관리까지 가능합니다.
- 전용 안착 포켓/가이드 구조로 Outer Race 기준 위치를 일정하게 유지해 반복정도(재현성)를 확보합니다.
- 내경 전용 접촉자(핀/볼/센터링 구조)로 ID 기준부를 안정적으로 접촉해 중심 위치 편차 검출 신뢰성을 높입니다.
- 스탠드/암 구조로 접촉 위치 및 측정 조건 세팅이 용이해 셋업 시간이 짧고 작업성이 좋습니다.
| 기본 적용 공차 기준(협의 가능) | ±0.003 mm |
|---|---|
| 납품 일정 | 발주로부터 3개월 소요 |
