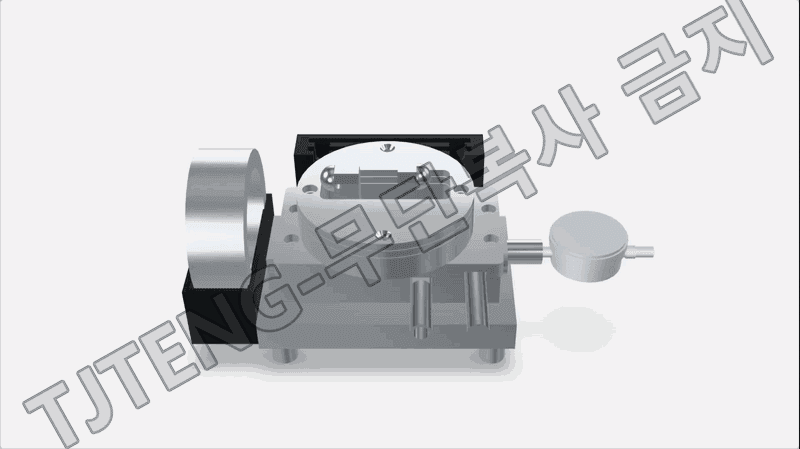

(외륜) PCD 측정기-CJ

외륜의 PCD를 비교 측정 방식으로 빠르게 확인하는 전용 지그입니다. 제품을 지그의 기준 안착면에 올려 기준 방향으로 고정한 뒤, 상부 측정볼이 PCD 기준이 되는 형상에 접촉하도록 만들어 PCD 편차를 다이얼게이지로 읽어 판정합니다.

이 장비의 핵심은 측정 기준을 지그 내부에서 일정하게 만드는 구조입니다. 원형 베이스의 회전 테이블과 상부 측정 헤드가 결합되어 있어, 제품을 한 번 고정하면 동일한 기준 상태에서 접촉 위치를 형성할 수 있습니다. 측정볼이 제품의 해당 지점에 닿으면, 제품의 실제 PCD가 기준 대비 커지거나 작아진 만큼 접촉부가 미세하게 이동하고, 그 이동량이 게이지 지시값으로 나타납니다.

영점은 샘플 마스터 양품·승인품으로 세팅합니다. 마스터를 동일한 방식으로 장착해 게이지를 0으로 맞춘 뒤, 생산품은 게이지 지시값을 편차로 관리합니다. 현장에서는 절대치 계산 없이도 합격·불합격 판정이 가능해 검사 속도와 반복성이 좋아집니다.

실무 적용 예시로는 가공 공정 후 100% 인라인 검사 또는 로트별 샘플링 검사에 사용하며, 마스터 기준으로 편차 트렌드를 관리해 공구 마모나 설비 편심을 조기에 감지하는 방식으로 운용합니다.
