상세 설명

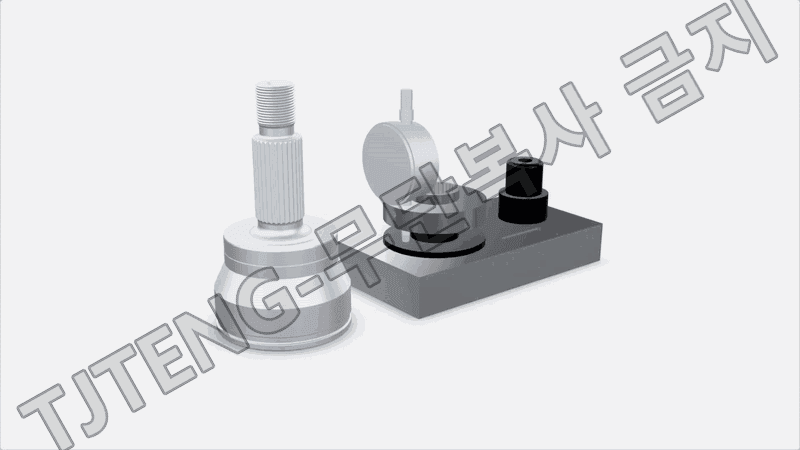

스플라인 장착거리 게이지는 스플라인 형상을 기준으로 부품의 장착 위치 및 기준면까지의 거리를 정밀하게 측정하기 위한 전용 검사 장비입니다.
측정 대상의 스플라인과 전용 측정부를 정확하게 결합한 후, 다이얼 게이지 또는 인디케이터를 이용하여 설정된 기준값 대비 장착거리의 편차를 비교 측정할 수 있습니다.
일반적인 높이 측정 방식과 달리 실제 조립 시 사용되는 스플라인을 측정 기준으로 활용하기 때문에, 스플라인 중심과 조립 기준면 사이의 위치 관계를 효과적으로 확인할 수 있습니다.
마스터 또는 기준 세팅값을 이용한 비교측정 방식으로 작업자의 측정 편차를 줄이고 반복 측정의 안정성을 높일 수 있으며, 생산 현장에서 제품의 조립 상태 및 장착거리 이상 여부를 신속하게 판정하는 데 적합합니다.
자동차 부품, 샤프트, 기어, 등속조인트 및 각종 스플라인 적용 부품의 공정검사와 품질검사에 활용할 수 있으며, 고객의 스플라인 형상, 치수 및 측정 기준에 따라 전용 사양으로 설계·제작할 수 있습니다.
이 제품은 최신 기술을 적용하여 높은 정밀도와 신뢰성을 제공합니다. 산업 현장에서 요구되는 까다로운 측정 조건에서도 안정적인 성능을 발휘하며, 사용자 친화적인 인터페이스로 누구나 쉽게 사용할 수 있습니다.
주요 특징
- 1. 스플라인 기준 정밀 측정 실제 부품의 스플라인 형상을 측정 기준으로 사용하여 조립 기준에 따른 장착거리를 정확하게 확인할 수 있습니다.
- 2. 장착거리 편차 비교측정 설정된 기준값을 기준으로 실제 제품의 장착 위치 편차를 다이얼 게이지 또는 인디케이터를 통해 직관적으로 확인할 수 있습니다.
- 3. 높은 반복 측정성 전용 스플라인 측정부와 일정한 측정 구조를 적용하여 작업자에 따른 측정 편차를 줄이고 반복 측정의 안정성을 높였습니다.
- 4. 신속한 현장 검사 복잡한 측정 장비 없이 제품 장착 후 바로 측정할 수 있어 생산라인 및 공정검사에서 빠른 판정이 가능합니다.
- 5. 실제 조립조건을 반영한 검사 단순 외형 치수가 아닌 스플라인과 기준면의 실제 위치 관계를 측정하여 조립성과 기능에 관련된 치수를 관리할 수 있습니다.
- 6. 다양한 스플라인 사양 대응 인벌류트 스플라인 등 제품의 형상, 치수, 기준 위치 및 측정 범위에 맞추어 전용 설계가 가능합니다.
- 7. 생산 및 품질관리 공정 적용 자동차 부품, 변속기 부품, 샤프트, 기어 및 각종 정밀 스플라인 부품의 생산공정과 최종 품질검사에 적용할 수 있습니다.
- 8. 전용 마스터를 이용한 기준 설정 가능 제품 사양에 따라 마스터를 이용하여 기준값을 설정하고 양산품의 편차를 비교 측정하는 방식으로 구성할 수 있습니다.
