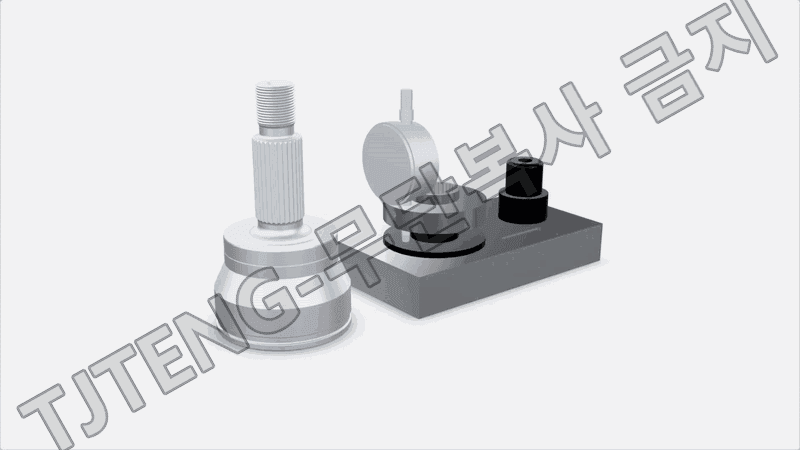

(외륜) 스플라인 장착거리 측정기

(외륜) 스플라인 장착거리 측정기는 Outer Race(외륜) 부품의 스플라인 결합 기준에서 장착거리가 도면 요구 위치에 맞는지 공정에서 빠르고 반복성 있게 확인하는 비교 측정 지그입니다.

장착거리는 조립 시 스플라인이 실제로 체결되는 기준면과, 부품의 특정 기준면(예: 어깨면, 기준 단차면, 기준면 Face) 사이의 기능 거리로 운용되며, 이 값이 틀어지면 조립 체결 위치가 달라져 유격 변화, 하중 분포 변화, 소음/진동, 내구 문제로 이어질 수 있습니다. 특히 스플라인 부품은 치형이 맞물리는 위치가 기능 품질에 직접 영향을 주기 때문에 장착거리 관리가 중요합니다.

측정 원리는 샘플 마스터(양품·승인품)로 0점 기준을 만든 뒤 편차만 읽는 방식입니다. 먼저 승인품을 샘플 마스터로 선정하고 지그의 기준 포켓에 안착·고정합니다. 스플라인 기준부는 전용 결합부(스플라인 결합 형상 또는 기준 축/가이드)로 동일 조건으로 위치를 잡고, 장착거리 측정부에 다이얼게이지 또는 디지털 인디케이터 접촉자를 위치시킨 다음 0점 세팅을 합니다. 이후 측정 대상 Outer Race를 같은 방식으로 결합·안착시켜 게이지 지시값 변화량(+) / (-)을 읽어 장착거리 편차를 확인하고 합/불 또는 수치 관리(추세)를 수행합니다.

즉, 스플라인 결합 조건을 지그 구조로 표준화해 실제 조립 기준에서 장착거리 편차를 빠르게 판정하도록 만든 현장형 장착거리 검사 지그입니다.
