상세 설명

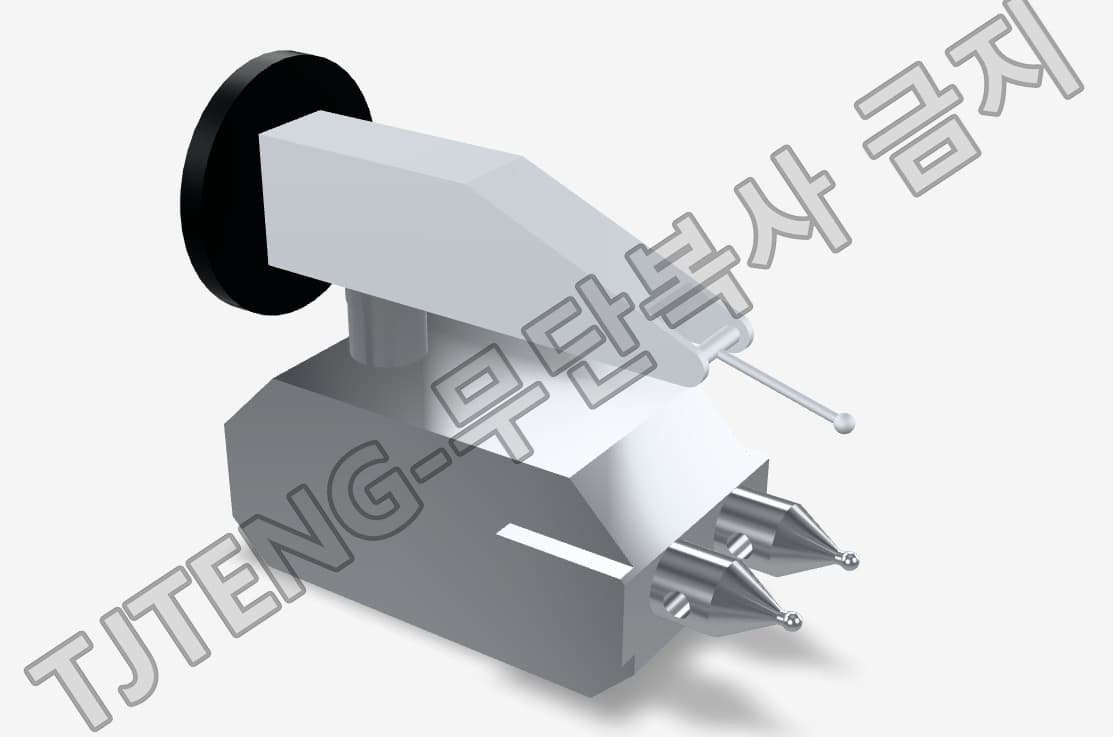

(외륜) SPLINE PITCH ERROR GAUGE는 Outer Race(외륜) 부품의 스플라인 피치 에러(Pitch Error, 치형 간격/분할 오차) 상태를 빠르게 확인하는 비교 측정 지그입니다.
승인품(양품) 샘플을 샘플 마스터로 사용해 기준 접촉 상태(0점/기준 위치)를 세팅한 뒤, 측정 대상 Outer Race의 스플라인 치형에 전용 접촉자(2점/다점 콘택트 핀 또는 볼)를 대입하여 치형 간격 편차에 따른 게이지 변위 또는 접촉 균형(동시 접촉/편접촉)을 통해 합/불 또는 상대 편차로 판정합니다.
이 제품은 최신 기술을 적용하여 높은 정밀도와 신뢰성을 제공합니다. 산업 현장에서 요구되는 까다로운 측정 조건에서도 안정적인 성능을 발휘하며, 사용자 친화적인 인터페이스로 누구나 쉽게 사용할 수 있습니다.
주요 특징
- 샘플 마스터(양품·승인품) 기준 비교 측정으로, 스플라인 분할 오차를 현장에서 빠르게 판정할 수 있습니다.
- 다점(2점/다점) 접촉 구조로 피치 에러에 민감하게 반응하여 미세한 치형 간격 불균일도 검출에 유리합니다.
- 레버/대입 방식의 단순 동작으로 검사 시간이 짧고 작업자 숙련도 의존도를 낮춥니다.
- 전용 접촉자(핀/볼) 교체 또는 세팅 변경으로 스플라인 규격 변화(모듈, 치수, 치형) 대응이 가능합니다.
| 기본 적용 공차 기준(협의 가능) | ±0.003 mm |
|---|---|
| 납품 일정 | 발주로부터 3개월 소요 |
