상세 설명

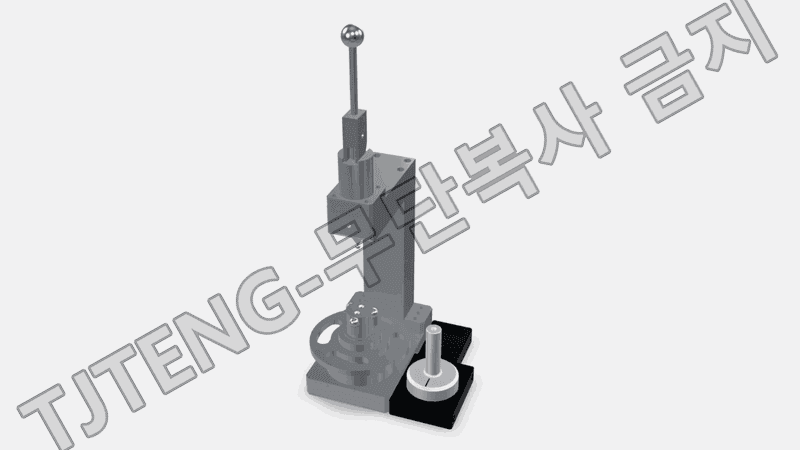

외륜의 트랙을 기준으로 외경의 동심도를 비교 측정하여, 외경 가공 편심과 트랙 대비 외경 중심 이동을 빠르게 판정하는 전용 측정기입니다. 장비의 기준면과 트랙 기준 지지부에 제품을 안착시키면 트랙 형상을 기준으로 제품 중심이 재현되고, 이후 외경 측정자가 외경 표면에 접촉한 상태에서 제품을 회전시키며 다이얼게이지 지시값의 변화로 동심도 편차를 확인합니다.
측정 기준은 트랙입니다. 트랙에 직접 접촉하는 지지 구조가 제품의 기준 중심을 만들고, 외경 측정자는 그 기준 중심에 대한 외경의 흔들림을 읽습니다. 따라서 트랙 가공이 정상이어도 외경 가공이 치우친 경우, 외경의 편차가 지시값으로 즉시 드러납니다.
운용은 샘플 마스터/양품·승인품으로 영점을 세팅한 뒤 생산품을 연속 측정하는 비교 측정 방식이 기본입니다. 마스터로 0 세팅 후 생산품 지시값을 허용 공차와 비교해 합격·불합격을 신속히 판단합니다.
이 제품은 최신 기술을 적용하여 높은 정밀도와 신뢰성을 제공합니다. 산업 현장에서 요구되는 까다로운 측정 조건에서도 안정적인 성능을 발휘하며, 사용자 친화적인 인터페이스로 누구나 쉽게 사용할 수 있습니다.
주요 특징
- 측정 기준 트랙 기준 지지 구조로 기준 중심을 재현
- 측정 항목 트랙 기준 외경 동심도 편차 확인, 외경 가공 편심 판정
- 측정 원리 제품 회전 시 외경 접촉 지시값 변화로 최대값과 최소값을 확인해 편차를 관리
- 샘플 마스터/양품·승인품 영점 세팅 마스터 대비 편차를 바로 읽어 빠른 합격·불합격 판정 가능
- 반복정도 향상 기준 지지부와 외경 접촉 조건을 고정해 작업자 편차를 줄이도록 구성
| 기본 공차 | ±0.003 mm |
|---|---|
| 납품 일정 | 발주로부터 3개월 소요 |
