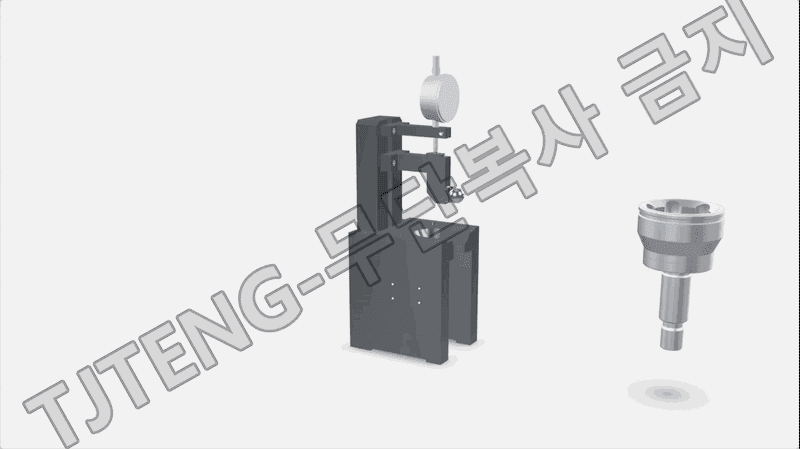

(외륜) VC 측정기는 Outer Race(외륜) 부품에서 도면상 VC로 지정된 핵심 관리 치수(예: 기준면 대비 높이/깊이, 단차, 위치 편차, 조립 시 기능에 영향을 주는 클리어런스/간격 항목 등)를 공정에서 빠르고 반복성 있게 확인하는 비교 측정 지그입니다.
VC 항목은 가공 공정 편차가 누적되면 조립 간섭, 유격 증가, 접촉 패턴 변화, 소음/진동 등 기능 품질에 영향을 줄 수 있어, 공정 관리(합/불 + 추세 관리)가 중요한 치수로 운용되는 경우가 많습니다.
측정 원리는 샘플 마스터(양품·승인품)로 기준을 먼저 만든 뒤 “편차만 읽는 방식”입니다. 승인품을 샘플 마스터로 지그 포켓에 안착·고정하고, VC 측정부에 전용 접촉자(프로브/볼/핀)를 지정 조건으로 접촉시킨 상태에서 다이얼게이지(또는 디지털 인디케이터)를 0점 세팅합니다. 이후 측정 대상 Outer Race를 동일 조건으로 안착·고정하여 게이지 변위(+) / (-)를 읽고, 기준 대비 VC 편차로 합/불 또는 수치 관리를 수행합니다.
이 제품은 최신 기술을 적용하여 높은 정밀도와 신뢰성을 제공합니다. 산업 현장에서 요구되는 까다로운 측정 조건에서도 안정적인 성능을 발휘하며, 사용자 친화적인 인터페이스로 누구나 쉽게 사용할 수 있습니다.
주요 특징
- 샘플 마스터(양품·승인품) 기준의 비교 측정으로, VC 편차를 공정에서 빠르게 합/불 판정하고 추세 관리까지 가능합니다.
- 전용 안착 포켓/가이드 구조로 Outer Race 기준 위치를 일정하게 유지해 반복정도(재현성)를 확보합니다.
- VC 전용 접촉자(프로브/볼/핀) 구성으로 측정부를 안정적으로 접촉하여 편차 검출 신뢰성을 높입니다.
- 게이지 스탠드/암 구조로 접촉 위치(높이/깊이) 세팅이 용이해 셋업 시간이 짧고 작업성이 좋습니다.
| 기본 적용 공차 기준(협의 가능) | ±0.003 mm |
|---|---|
| 납품 일정 | 발주로부터 3개월 소요 |
