상세 설명

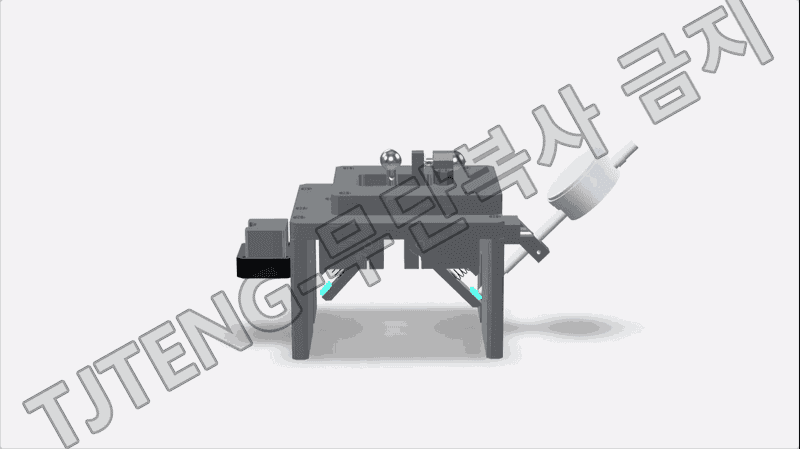

외륜의 VC 치수를 샘플 마스터 기준으로 비교 측정하여, 트랙 중심 위치의 편차를 빠르게 판정하는 전용 지그입니다. 제품을 지그 상부의 기준 안착면에 올려 정해진 방향으로 고정하면, 하부의 한 쌍 측정자가 외륜 트랙의 양쪽 면에 동시에 접촉하도록 유도되고, 그 접촉 위치 변화가 다이얼게이지 지시값으로 변환됩니다.
이 장비의 측정 기준은 지그가 만들어주는 기준면과 트랙 접촉 조건입니다. 기준면은 제품의 기준 단면을 일정 위치에 재현해 주고, 측정자는 트랙 형상에 맞춰 동일한 깊이와 동일한 각도로 접촉하도록 설계되어 트랙 중심 위치 변화만 민감하게 읽어냅니다. 결과적으로 가공 편심, 단면 기준의 미세 변형, 트랙 위치 이동과 같은 품질 이슈가 VC 편차로 바로 나타나며, 현장에서는 지시값을 허용 공차와 비교해 합격·불합격을 신속히 판단할 수 있습니다.
운용 방식은 샘플 마스터 양품·승인품으로 영점을 세팅한 뒤 생산품을 연속 측정하는 비교 측정 방식입니다. 마스터를 장착해 다이얼게이지를 0으로 맞추고, 이후 생산품의 지시값을 VC 편차로 관리합니다. 이 방식은 절대치 계산 없이도 판정이 가능해 검사 사이클을 짧게 만들고, 작업자 숙련도에 따른 편차를 줄이는 데 유리합니다.
실무 적용 예시는 트랙 가공 공정 후 로트별 샘플링 검사 또는 인라인 검사로 사용하며, 지시값 추세를 통해 공구 마모·세팅 변동·가공기 이상을 조기에 감지하는 품질 관리에 활용합니다.
요약
외륜 트랙의 중심 위치를 기준면과 트랙 양면 동시 접촉 조건으로 재현해 VC 편차를 샘플 마스터 비교 방식으로 판정하는 측정기입니다.
이 제품은 최신 기술을 적용하여 높은 정밀도와 신뢰성을 제공합니다. 산업 현장에서 요구되는 까다로운 측정 조건에서도 안정적인 성능을 발휘하며, 사용자 친화적인 인터페이스로 누구나 쉽게 사용할 수 있습니다.
주요 특징
- 측정 기준 제품 기준 단면을 지그 기준면에 안착 고정하고, 트랙 양쪽 면 동시 접촉 조건으로 중심 위치를 재현
- 측정 항목 외륜 VC 편차 확인 및 트랙 위치 변동 판정
- 샘플 마스터/양품·승인품 영점 세팅 마스터 대비 편차를 바로 읽어 빠른 합격·불합격 판정 가능
- 동시 접촉 구조 트랙 양면을 동시에 받는 방식으로 접촉 안정성과 반복정도 확보에 유리
- 현장성 절대값 계산 없이 지시값 기반으로 공정 관리와 트렌드 관리에 적합
| 기본 공차 | ±0.003 mm |
|---|---|
| 납품 일정 | 발주로부터 3개월 소요 |
