스플라인 게이지(Spline Gauge)는 샤프트 및 허브에 가공된 내·외치 스플라인의 치형, 치수 및 조립 적합성을 정밀하게 검사하기 위한 전용 측정 게이지입니다.
제품 형상과 검사 목적에 따라 Spline Plug Gauge, Spline Ring Gauge, GO/NO-GO Gauge, Variable Indicator Gauge, Master Gear, Master Mandrel 등 다양한 형태로 구성할 수 있으며, 생산 현장의 빠른 합부 판정부터 정밀 치수 측정, 검사 장비 세팅 및 교정까지 폭넓게 활용됩니다.
GO/NO-GO 방식은 생산 부품이 허용된 공차 범위 내에 있는지를 작업자가 빠르고 직관적으로 판정할 수 있도록 하며, Indicator Type Gauge는 단순 합부 판정을 넘어 치수 변화와 편차를 정량적으로 확인할 수 있습니다.
또한 인볼루트 스플라인(Involute Spline), 직선 측면 스플라인(Straight Sided Spline), 각진 측면 스플라인(Angular Sided Spline), 평행 측면 스플라인(Parallel Sided Spline) 등 다양한 치형에 대응하며, 국제 규격 또는 고객 도면과 특수 요구사항에 따라 맞춤 제작이 가능합니다.
자동차, 항공·우주, 방산, 정밀기계 및 각종 동력전달 부품의 생산·품질관리 공정에서 스플라인의 정확한 결합 상태와 치형 품질을 관리하기 위한 정밀 검사 솔루션입니다.
이 제품은 최신 기술을 적용하여 높은 정밀도와 신뢰성을 제공합니다. 산업 현장에서 요구되는 까다로운 측정 조건에서도 안정적인 성능을 발휘하며, 사용자 친화적인 인터페이스로 누구나 쉽게 사용할 수 있습니다.
주요 특징
- 1. 내·외치 스플라인 정밀 검사 샤프트의 외치 스플라인과 허브의 내치 스플라인을 각각 Plug Gauge와 Ring Gauge 방식으로 검사하여 조립 적합성과 치형 상태를 확인할 수 있습니다.
- 2. GO/NO-GO 방식의 빠른 합부 판정 생산 부품이 규정된 허용공차 범위 내에 있는지를 GO/NO-GO 방식으로 신속하게 판정하여 생산 라인의 검사 효율을 높일 수 있습니다.
- 3. 다양한 스플라인 치형 대응 Involute Spline, Straight Sided Spline, Angular Sided Spline, Parallel Sided Spline 등 다양한 스플라인 형상에 대응할 수 있습니다.

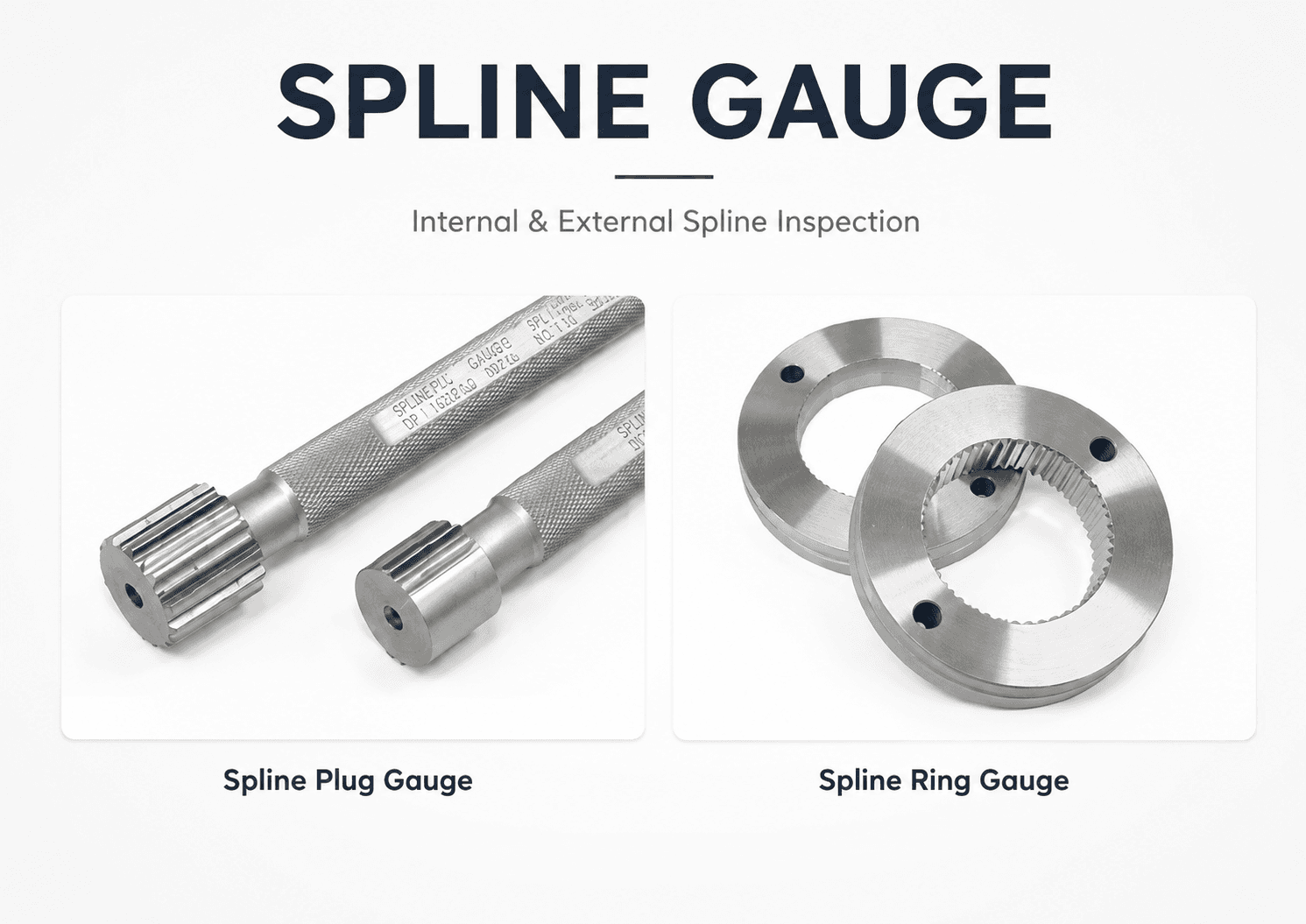

- 4. Spline Plug Gauge 및 Ring Gauge 내치형 스플라인 검사용 Plug Gauge와 외치형 스플라인 검사용 Ring Gauge를 제공하여 적용 부품에 맞는 검사 시스템을 구성할 수 있습니다.
- 5. Variable Indicator Gauge 적용 단순한 합격·불합격 판정을 넘어 인디케이터를 이용하여 실제 치수 변화와 편차를 정량적으로 확인할 수 있습니다.
- 6. Master Gear 및 Master Gauge 구성 스플라인 및 기어 검사 장비의 세팅, 비교 측정 및 검사 시스템 관리를 위한 고정밀 Master Gear와 Master Gauge를 구성할 수 있습니다.
- 7. 동심도 및 런아웃 검사 대응 Locking Spline Arbor, Locking Spline Ring, Tapered Tooth Arbor 및 전용 Collet 등을 이용하여 스플라인의 동심도와 런아웃 검사에 대응할 수 있습니다.
- 8. 고객 도면 맞춤 제작 표준 규격뿐만 아니라 고객의 부품 도면, 치형, 치수 및 검사 조건에 따라 전용 스플라인 게이지를 맞춤 설계·제작할 수 있습니다.
- 9. 생산라인 검사에 최적화 반복 생산되는 스플라인 부품을 빠르고 일관된 기준으로 검사할 수 있어 작업자에 따른 판정 편차를 줄이고 품질 관리 효율성을 향상시킬 수 있습니다.
- 10. 정밀 측정 및 비교 검사 Indicator Type 및 Quick Check 방식의 게이지를 적용하면 핀 위 또는 핀 사이 치수뿐만 아니라 테이퍼, 크라운, 홀로우 및 원형도 등의 상태도 확인할 수 있습니다.
- 11. 다양한 산업 분야 적용 자동차, 항공·우주, 방산, 정밀기계 및 각종 동력전달 부품의 생산과 품질검사 공정에 적용할 수 있습니다.
- 12. 검사·교정 시스템 확장성 Master Gear, Master Wheel, Mandrel 및 전용 측정 시스템과 조합하여 생산 검사부터 검사기 세팅 및 교정까지 폭넓은 품질관리 시스템을 구성할 수 있습니다.
