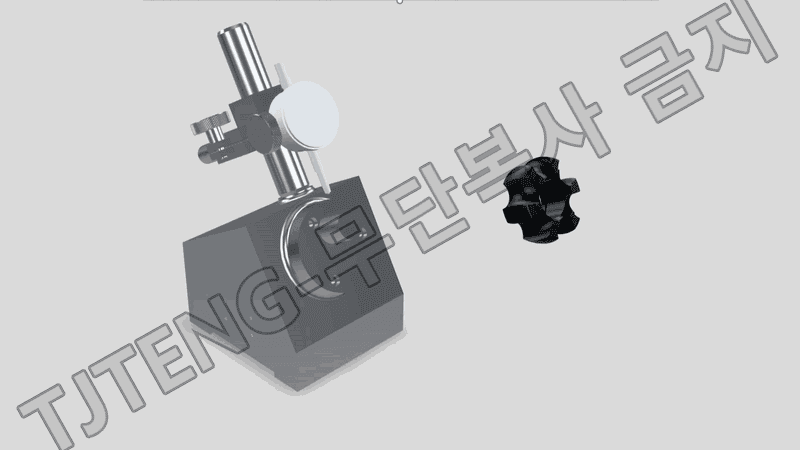

（内环）内径标准轨道同心度测量装置

（内圈）基于内径的轨道同心度测量装置是一种比较测量夹具，当以内径为参考轴时，可快速、重复地验证轨道中心与内圈组件参考轴的对准情况。

内径是装配过程中确定与轴或配合部件配合的关键标准，在许多工艺中，内径实际上就是参考轴。如果轨道中心与内径参考轴未对准，则轨道在装配过程中会发生偏心旋转，导致接触点偏差，局部载荷增大，噪声/振动增加，磨损不均，耐久性降低。因此，控制基于内径的轨道同心度是稳定内圈功能面质量的关键管理措施。

测量原理是以内径为参考轴对准组件，读取轨道段的偏心率作为旋转位移。首先，选择一个合格的样品作为主样品，用于设定夹具的内径参考条件。当内环插入并固定在内径参考支撑上时，内径与参考轴对齐。在特定条件下，与轨道表面对齐的专用接触点（球/探针）与轨道测量部分接触。然后将千分表或数字指示器归零。旋转工件的同时读取千分表最大值和最小值之间的差值，以确定轨道偏心率。

专用支撑结构稳定地形成内径参考轴，并规范轨道接触条件。这使其成为快速识别加工过程中轨道同心度偏差以及及早检测由加工条件变化引起的偏心的理想选择。
