（ケージ）外径DIAメーター

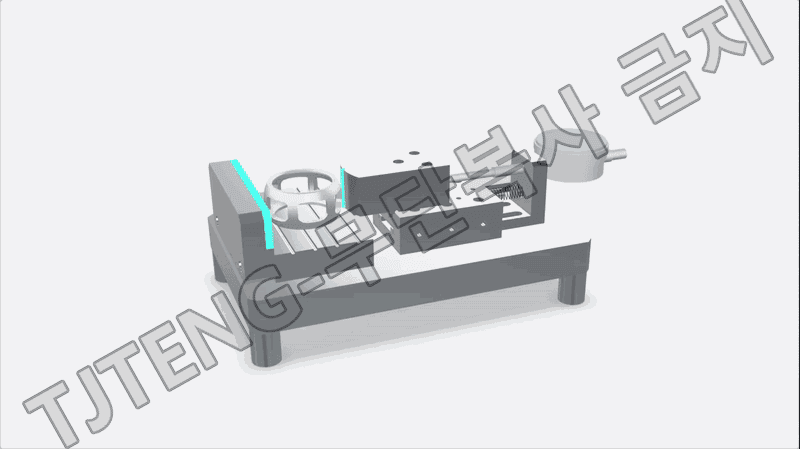

（ケージ）外径DIAメーターは、ベアリングケージの外径径を比較測定方式で迅速に確認する専用治具です。ケージは薄い成形品構造により外径が完全な円形を維持しにくく、成形収縮・プレス変形・加工応力・取扱い変形等により外径径が大きくなったり小さくなったり、区間別にばらつきが生じることがあります。外径径不良はハウジングまたは相手部品との干渉、組立不良、回転時の挟み込み、騒音・摩擦増加につながり、工程内の迅速な判定が重要です。

測定原理は、ケージを基準面に安定して着座させた状態で、外径を両側接触子または基準ブロックにより一定方向に押して基準位置を作り、反対側から移動量をゲージで読み取る方式です。つまり、基準固定→外径接触で同じ測定条件形成→外径径に応じた位置変化量をゲージに変換して確認する構造です。ケージの外径が基準より大きいと、接触子間干渉が先に発生するか、ゲージ値が特定の方向に増加し、小さいと接触が不足するか、逆の方向に値が変化して合否判定が可能です。

実務では、承認された基準品またはセッティングマスターで0点を合わせた後、検査品を同じ力と同じ装着位置で測定し、表示値が許容範囲内かどうかを判定します。必要に応じてケージを特定の角度で回転させて複数の点の外径を確認すると、楕円化や局部変形まで早期に検出できます。

実使用例として、ケージ外径が微細になったロットで組立工程中に挿入抵抗が増加し、間欠的挟みが発生する事例があり、本治具で外径DIAを選別して組立不良と後工程停止リスクを低減します。
