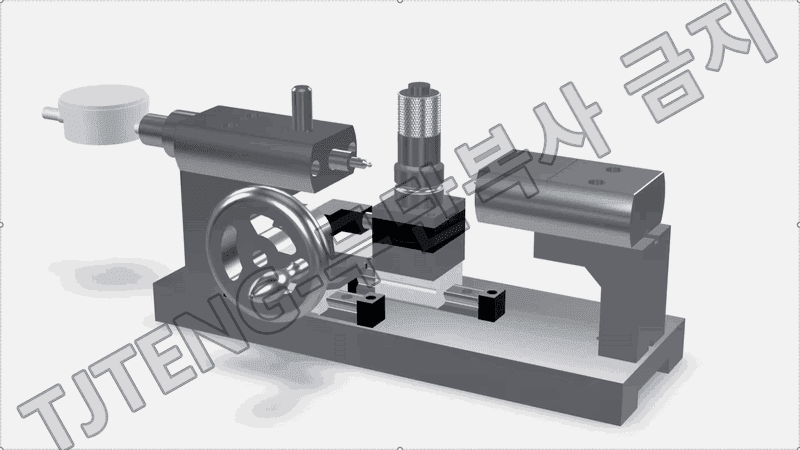

（内輪）外径対角径測定器

（内輪）外径対角径測定器は、内輪部品の外径を特定の基準方向で対角（交差）で測定し、外径形状偏差を工程で迅速かつ繰り返し性を確認する比較測定治具です。

内輪外径は単純直径値だけ当たっても、加工条件・チャッキング偏心・研削片摩耗・熱変形などの影響で円形度が崩れたり楕円成分が生じることがあります。この場合、互いに直交する2方向または指定された対角方向で測定値が変わり、組立干渉、回転不安定、ランアウト増加、後工程不良で接続することがあります。外径対角鏡管理は、これらの楕円成分と方向性偏差を早期に検出するためのフィールド管理方法です。

測定原理は内輪を一定基準で安着・固定した後、異なる方向の外径を比較測定して方向別偏差を読み取る方式です。まず、承認品をサンプルマスターとして使用して治具基準を設定し、ゲージをゼロ点設定します。測定対象物を専用治具に締結すると、回転軸と外径接触位置が一定に再現されます。その後、外径測定部に専用接触子（測定ピン／プローブ）を接触させ、回転ハンドルや治具駆動部を用いて指定角度または対角方向位置に移動させ、ゲージ指示値を読み込みます。方向別測定値の差または最大/最小変化により、外径の楕円成分、偏心傾向、方向性形状変化を判定することができます。

専用固定と位置再現構造により、工程で素早く外径の方向性偏差を確認し、研削条件変化やチャッキング問題を早期に選別する目的の外径対角鏡検査治具です。
