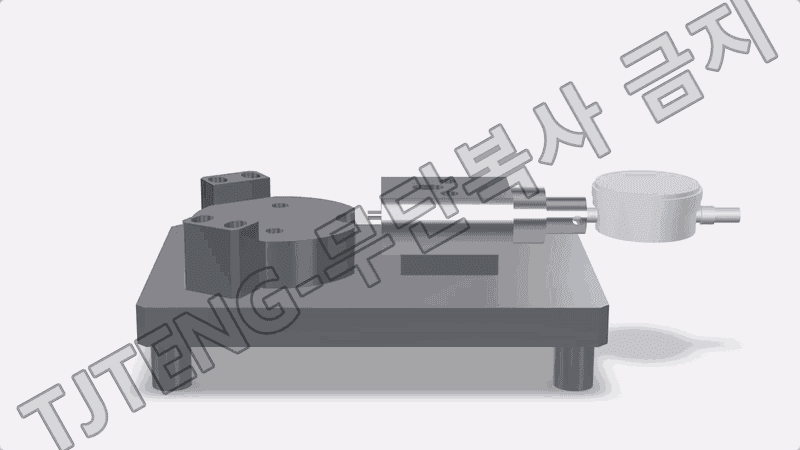

（外輪）外径測定器-TJ

外輪の外径を基準治具に安着させ位置を再現した後、測定子を外径表面に接触させ、ダイヤルゲージ指示値で外径寸法偏差を比較測定する専用装備です。製品は円形着座部に載せて基準面を合わせ、治具のセンター基準で姿勢をとった状態で測定者が外径に接触します。その後、製品を手動で回転させると、外径の最大値と最小値がゲージに表示され、外径寸法の変化と揺れを同時に確認できます。

この装置の核心は外径を直接接触して読み取る構造なので、外径寸法管理だけでなく、回転中の指示値変化を通じて外径ランアウト性向まで素早く把握できるという点です。運用はサンプルマスター/良品・承認品で、0セッティング後に生産品を連続測定する比較測定方式が基本です。
